Esse tipo de diagrama geralmente representa a posição física dos componentes da instalação.
(*) Não aplicados em novos elevadores
- 1 - Quadro de comando
- 2 - Máquina de tração
- 3 - Freio eletromagnético
- 4 - Motor de tração
- 5 - Polia de tração
- 6 - *Aparelho Seletor
- 7 - Limitador de velocidade
- 8 - Polia deslocadora
- 9 - *Fita Seletora
- 10 - Cabos de tração
- 11 - Cabos de limitador
- 12 - Cabina
- 13 - Corrediça de cabina
- 14 - Armação de cabina
- 15 - Guia de cabina
- 16 - Freio de segurança
- 17 - Contrapeso
- 18 - Corrediça de contrapeso
- 19 - Armação de contrapeso
- 20 - Guia de Contrapeso
- 21 - Mola (para choque)
- 22 - Polia tensora
- 23 - Limite de curso
- 24 - Soleira de pavimento
- 25 - Amortecedor de porta
- 26 - Botoeira de andar
- 27 - Fecho eletromecânico
- 28 - Indicador de posição
- 29 - Tapa de vista
- 30 - Soleira de cabina
- 31 - Botoeira de cabina
- 32 - Operador de porta
- 33 - Cabos de manobra
- 34 - Sapatas de freios
- 35 - Impulsores (sensor)
- 36 - Acoplamento do motor

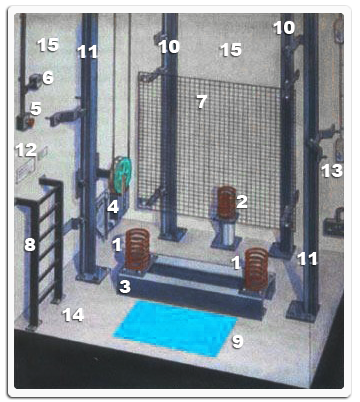

Poço e seus conexos mais comuns:
- 1 - Pára-choques do carro
- 2 - Pára-choque do contrapeso
- 3 - Base do pára-choque
- 4 - Esticador do cabo do limitador de velocidade
- 5 - Dispositivo elétrico de parada
- 6 - Tomada elétrica
- 7 - Divisória de proteção do contrapeso
- 8 - Escada tipo de marinheiro
- 9 - Espaço de refúgio
- 10 - Guias do contrapeso
- 11 - Guias do carro
- 12 - Interruptor de iluminação do poço (ocuto)
- 13 - Interruptor de iluminação da caixa
- 14 - Piso do poço
- 15 - Parede de fechamento
